| Plate
Package 디자인

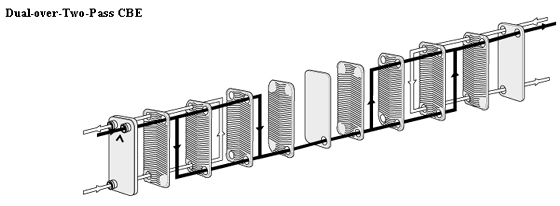

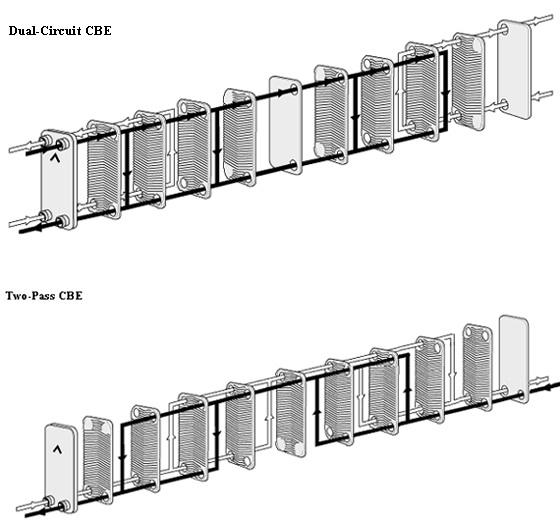

Channel Plate 패키지는 여러다른 디자인들이 있다. 여기에 한 쌍의 보기를 들었다.
|
| |
|
|
디자인조건 및 승인
최대운용압력 : 31 bar (3.1 Mpa, 450 Psi)
최대운용온도 : 185 °C (365 °F) Copper-brazed, 350 °C (650 °F)
Nickel-brazed
그러나 온도와 압력은 서로 상관관계가 있다. 압력이 감소하면 온도가 증가할 가능성이 있다. 상세한
것은 다른 테크니컬 다큐멘트를 참조바람
브레징 열교환기 승인
- Canada, Canadian Standard Association (CSA)
- Germany, Technische Uberwachung Verein (TUV)
- Japan, The High Pressure Gas Safety Institute of Japan
(KHK)
- Norway, Kjelkontrollen
- Sweden, SAQ Kontroll AB (SAQ)
- USA, Underwriters Laboratories (UL)
|
Mounting
진동이 있는 곳이나 과도한 압력 및 온도변화가 있는 곳에 놓아서는 안된다. 또한 바이브레이션이
열교환기에 전달되지 않도록 하는 것이 중요하다. 이러한 위험이 있으면 바이브레이션 흡수장치를 설치해야한다.
큰 구경의 콘넥션을 위해서는 파이프라인에 확장용 장치 즉 브레징 열교환기와 Mounting Clamp사이에
버퍼링을 위하여 Rubber mounting strip을 사용해라.
Single -Phase로 적용할 경우 즉 Water-to- Water 또는 Water-to-Oil 인
경우 Mounting 방향에 상관없이 열교환기의 성능에 영향을 미치지 않는다. 그러나 Two-Phase로
적용할 경우에는 반드시 화살표 방향이 위로 향하도록 수직으로 세워서 설치하여야 한다.

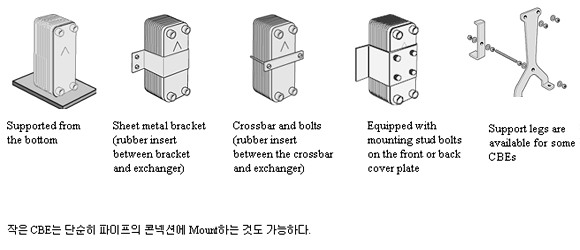

아래는 여러가지 Mounting에 대한 보기를 나타낸다. Mounting stud bolt는 여러가지 버전
및 위치에 따른 옵션 사항이다.
|
| |
CONNECTION
개요

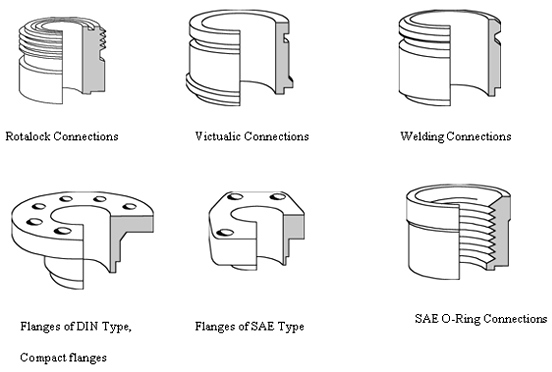

버전 및 위치에 따라서 콘넥션은 여러 옵션이 있다. 즉 Compact flanges, SAE flanges,
Rotalock, Victualic, threaded connections 및 welding connections등이
있다. 국제표준 또는 Local 표준인 제품을 사용하는 것이 호완을 위하여 중요하다.
|
| |
| 어떤 Connectiion은 External
heel을 갖고 있다. Heel의 목적은 생산할 때 압력 및 누수 테스트를 용이하게 하기 위한
것이다. 어떤 Connection은 Thread 및 Sealing 표면을 보호하기 위하여 플라스틱
Cap을 씌워 먼지나 오염으로 부터 CBE를 보호하게 한다. 플라스틱 Cap를 제거할 때 Thread나
다른 부위에 손상이 가지 않도록 주의해야 한다. |
|
|

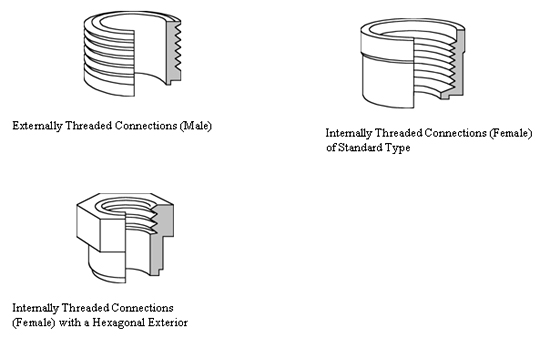

Threaded Connection
Threaded Connection은 ISO-G, NPT 및 ISO 7/1같이 잘 알려진 스탠다드의 Female
또는 Male이 될 수 있다. 반대편은 6각형의 나사일 수 있다.
|
| |
