브레징 판형 열교환기 메뉴얼
설치 및 유지보수 메뉴얼

개요

재질의 조합, 압력 및 기능에 따라서 다른 타입의 CBE들이 있다. 표준재질로는 SUS316 타입의 Stainless steel이며, 구리 또는 니켈로 용접을 하였다. 어떠한 특정 타입의 콘넥션을 위하여 Crabon Steel을 사용할 수도 있다. 기본 재질로 만들어진 구리 브레징 열교환기는 는 전형적으로 Synthetic or Mineral Oil, Orrganic Solvents, Water (Not Seawater), Glycol Mixtures(ethylene, propylene glycol), Rrfrigerant 에 사용할 수 있다. 암모니아를 사용한 냉동기의 경우에는 니켈로 용접된 니켈 브레징 열교환기를 사용하여야만 한다. CBE의 앞면에는 스티커 또는 홈으로 된 화살표 표시가 있다. 이화살표는 CBE의 앞면 표시 및 IN/OUT Channel/Circuit의 위치를 나타낸다. 화살표 방향을 위로 했을 때 좌측에 있는 F1과 F3 포트는 Inner 채널이며, 오른쪽에 있는 F2와 F4 포트는 Outer 채널이다. Outer Circuit는 1개 더 채널을 갖고 있기 때문에 좀더 적은 Pressure Drop을 갖는다. 포트 F1/F2/F3/F4는 CBE의 앞면에 있으며, 포트 P1/P2/P3/P4 는 CBE의 뒷면에 있다.

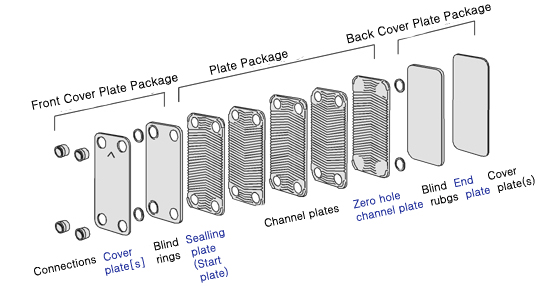

브레징 판형 열교환기 구성

CBE는 앞과 뒤의 Cover Plate 패키지 사이에 여러 개의 Channel Plate로 구성되었다. Cover Plate 패키지는 Sealing Plate, Blind Ring 및 Cover Plate로 구성되었다. 콘넥션 타입은 수요자의 요구에 따라 선택할 수 있다. 진공 접합공정에서 Base Material과 Brazing Material 사이의 접합은 Brazing jont에 의하여 이루어진다. Sealing Plate는 앞면/뒷면의 커버 플레이트와 처음/마지막 채널 플레이트 사이의 공간을 메우기 위하여 사용한 것이다. 커버 플레이트의 수는 CBE 타입 및 사이즈와 압력범위에 따라서 변한다. 어떠한 CBE는 커버 플레이트와 채널 플레이트 사이의 공간을 채우기 위하여 Blind Ring을 갖고 있다. 어떤 CBE에서는 Blind Ring이 커버 플레이트 및 first/last 채널 플레이트와 통합되어 있다

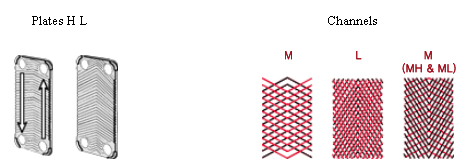

CBE 플레이트 와 Channel 타입

어떤 CBE는 Channel 플레이트에 갈비뼈 형상의 패턴을 갖고 있다. 갈매기 모양의 이러한 패턴은 큰 각도 또는 작은 각도를 갖고 있다. 큰 각과 작은 각을 갖는 패턴의 혼합에 의하여 열전달 특성을 조정할 수 있다. 다시말해 유량이 서로 다를지라도 똑같은 압력손실을 갖게 한다.

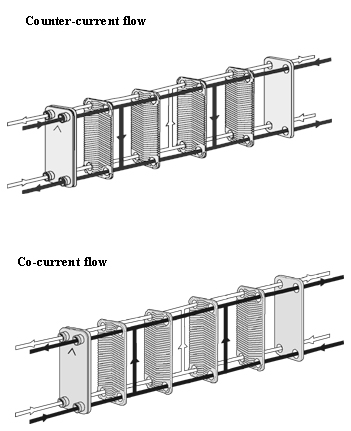

유로구성

유체는 다른 유로에 의하여 CBE를 통과할 수 있다. Parallel -Flow CBE 경우에 2가지의 유로 즉 CO-Curerent 와 Counter-Current 를 만들 수있다.

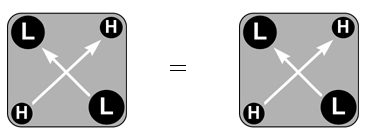

Cross-Flow CBE 경우(B60)에 오직 한 방향으로 조립된 2가지 타입의 플레이트가 있다. 이러한 CBE는 Parallel Flow 대신에 Cross Flow가 된다. 포트 F1/F4는 Outer Circuit 로 포트 F2/F3는 Inner Circuit로 되어 있다.



B60을 사용하여 Single-Phase를 적용할 때 이러한 2개의 다른 설치에 의하여 똑같은 결과를 얻는다. 그러나 콘덴서에서는 포트 F1 은 Inlet이고, 포트 F4가 Oulet이 돼야 하는 것이 매우 중요하다.
