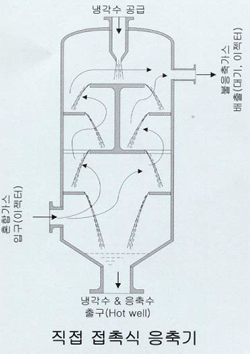

| 직접 접촉식 응축기 |
| (Direct contact or barometric type
condenser) |
| 이젝터로 부터 증기의 회수 또는 다단 시스템에서 |
| 증기 소모량을 최소화 하기 위하여 응축기가 필요 |
| 하다. 직접 접촉식 응축기는 이젝터로 배출되는 가 |
| 스와 냉각수가 직접 접촉하여 응축하는 방식으로 |
| 전열효과가 극대화되어 응축기를 콤팩트하게 설계, |
| 제작할 수 있다. |
| 직접 접촉식 응축기의 장단점 |
| 1. 초기 설치비가 저렴하다. |
| 2. 냉각수 량 소모가 적다. |
| 3. 설치 면적이 적고 운전비가 저렴하다. |
| 4. 유지 보수가 쉽다. |
| 5. 제작이 간단하다. |
| 6. 설치시 11m 이상의 높이를 필요로 한다. |
| |
|

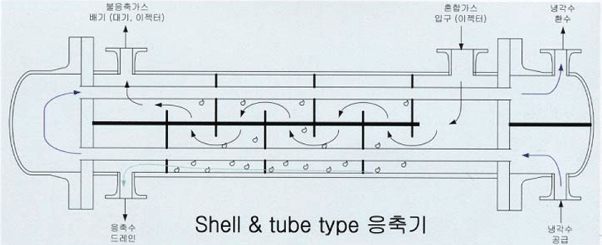

| 동관 응축기 |
| (Shell & tube type condenser) |
| 이젝터에서 배출된 혼합 가스는 동체 또는 관으로 |
| 흐르고 냉각수는 혼합가스와 완전히 분리되어 냉각 |
| 을 시키므로전열효과는 저하되나 독성 성분을 함유 |
| 한 배기가스의 경우에는 냉각수의 오염을 방지하고 |
| 응축가스를 회수할 수 있어 오염 방지 등의 효과 등 |
| 이 있다. |
| |
| 관형 응축기의 장단점 |
| 1. 응축수의 회수가 쉽다. |
| 2. 불응축 가스에 포화되는 응축 가스가 적다. |
| 3. 설치 높이에 제한이 적다. |
| 4. 초기 설치비 및 운전비용이 비싸다. |
| 5. 제작 및 유지 보수가 비교적 어렵다. |
| 6. 제작 시 재료 선택의 폭이 적다. |
| |
|
|
| |
|
| |
|
| |

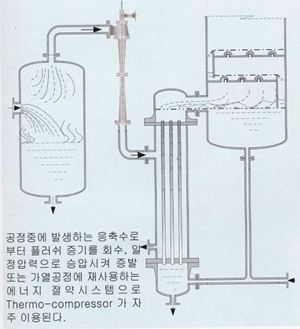

| 열 압축기는 증기 이젝터와같은 원리에 의하여 저압의 페증기 또는 응축수 탱크의
후러쉬 증기를 회수할 |

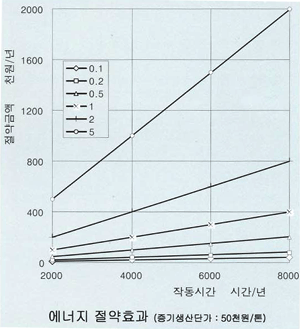

| 목적 으로 사용되는 에너지 절약효과가 크고, 회수 효율이 매우 높다. |
| (주)히텍코리아에서는 다년간의 연구결과 및 현장설치 경험을 바탕으로
하여 고성능의 열 압축기를 |
| 설계 제작하고 있다. jet nozzle에 따라 고정형, 가변형, Multi-nozzle
형의 열압축기로 분류하며, 설치형 |
| 태 또는 공정의 필요에 의하여 다단의 직렬 시스템, 유량 변동이 심한 경우엔느
병렬 시스템 |
| (최대 용량의 20%. 30%, 50% 또는 사용자의 요구를 반영)을 적용하여
설계, 제작함으로 시스템의 운전 |
| 효율을 극대화 하고 있다. |
|
|
| |
 |
 |
| 적용분야 |
| 제지 공업 |
| 식품산업 |
| 석유,
석유화학공업 |
| 순수화학공업 |
| 환경산업 |
|
|
| |
 |
| ▲ ② 부하 변동이 심한 곳에서 사용 |
| 되는 가변형 열 압축기의 유량조절 |
| Spindle 및 jet nozzle의 조립상태 |
|
| ▲ ③ 감압 증발식 폐수처리 장치의 |
| 폐증기 회수용 열 압축기. |
| |
|
| ◀ ① 응축수 회수 탱크로 부터 후러쉬 증발 되어 대기로
방출 되는 |
| 폐증기를 회수용 열 압축기 설계자료를 수집하기 위하여폐증기의 압력, |
| 온도, 유량을 측정하는 모습. |
|
|
| |
| |
|
| |
|
