- 설치 - 운용 - 유지보수		1. Fixed cover plate 2. Movable cover plate 3. Carrying bar 4. Guiding bar 5. End support 6. Plates 7. Tightening bolt 8. Connection port
1. PHE (Plate Heat Exchange) 개요 PHE는 Fixed cover Plate와 Movable cover Plate사이에 열전달 역할을 하는 Plate을 Guiding Bar의 홈에 맞추어 조립한후 Tighting Bolt을 사용하여 조여 주는 구조로 되어 있다. 이러한 구조는 열교환기를 쉽게 분해하여 검사 및 클리닝을 할 수 있게 한다. Plate는 Joint 나 Welding을 하지 않고 한 Piece의 Press로 되어 있다. 각각의 Plate는 네 귀퉁이 쪽에 Punch로 뚫은 4개의 hole을 갖고 있다. Multi-Pass 열교환기는 유체의 흐름을 전환하도록 2개의 hole이 막힌 스페셜한 Plate를 갖고 있다. 가스켓은 열전달 표면의 가장자리에 있는 홈을 따라서 hole 주위로 본드에 의하여 부착되었으며, 두 매체간에 혼합을 방지하기 위하여 hole 주위에는 이중으로 되어 있다. 가스켓이 불량인 경우에 매체는 열교환기의 밖으로 새어 나온다. GX 플레이트는 두개가 서로 다른 갈매기 형태의 각도를 갖고 있다. 이를 각각 High-theta Plate와 Low-theta-Plate라고 한다. 두개의 이웃한 Plate 사이에는 Gasket을 사용하여 채널을 형성한다. 전반적으로 Plate에 Gasket을 놓음으로서 2개의 열매체가 흐를 수 있는 채널 시스템이 된다. 유체는 대각선으로 GX 플레이트를 교차한다.
2. 설치 PHE는 납품전에 공장에서 압력 테스트를 한다. 2.1 설치 열교환기는 양쪽 측면 공간을 확보 한 후 설치하여야 한다. 공간 사이즈 300 mm : GX-6PI 600 mm : GX-12PI, 12P, 18PI, 26P, 42P 1000 mm : GX-51P, 37P, 64P, 85N, 85P 1200 mm : GX91P, 118P, 60P, 100P,140P,180P, 145N, 205N, 205P 1500 mm : GX-265N, 265P, 325N, 325P

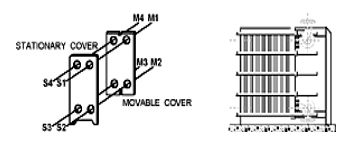

열교환기의 모든 Connection은 Shut-off Valve을 함께 설치하여야 하며, 아래쪽의 Connection(S2/S3)은 Drain Valve를 설치하여야 한다. 윗쪽의 Connection(S1/S4)은 가장 높은 자리에 Venting 장치를 설치하여야 한다. Hot-side의 Regulating Valve는 Pump와 Shut-off Valve사이에 있는 feed pipe에 설치해야 한다. Movable cover에의 Connection은 제거가 가능하도록 90° Elbow을 사용하여야 한다(Movable Cover을 뒤로 움직일 수 있도록 하기 위함) ※ 주의 : 모든 Nozzle은 설치나 운용중에 부하를 최소화 해야 한다. Welding 할때 파이프의 열팽창이 PHE에 영향을 주어서는 안되며, PHE를 GROUND로 사용해서는 안된다. 왜냐하면 플레이트 간에 전기적인 ARC를 일으켜 플레이트를 손상시키기 때문이다.
3. 운용 - 운용 데이터가 열교환기의 스펙을 벗어나지 않는지 체크하라 - Tighting Bolt가 적당하게 조여져 있는지 체크하라 3.1 Pumps 열교환기에 급수하는 펌프는 Regulating Valve와 함께 설치되어야 한다. 만약 펌프로부터 열교환기가 허용하는 압력보다 더높은 압력 일때는 Safety Valve를 설치하여야 한다. 펌프는 에어를 흡입해서는 안된다. 3.2 Start-up 압력으로 인한 쇼크를 방지하기 위하여, 펌프는 밸브를 잠근상태에서 스타트를 시켜야 한다. Inlet와 Outlet에 있는 밸브는 가능하면 동시에 Open 하여야 한다. 유량은 운용온도에 다달을 때까지 서서히 증가시킨다. 망치로 두드리지 말아야 하며, 잘못하면 Gasket이 밀려 샐 염려가 있다. 3.3 Venting 스타트 후 즉시 열교환기의 에어를 빼주어야 한다. 남아 있는 에어는 Air lock 및 플레이트를 심각하게 뜨겁게 할 수 있으며, 열전달 용량을 감소 시키며 부식의 위험을 증가 시킨다. 3.4 Shut-Down Shut-down 작업은 천천히 해야 하며 , 오랜기간 동안 운용을 중지 하거나 얼을 위험이 있을 때, 열교환기의 내부는 청소후 비운 생태로 두어야 한다. 사용하지 않는동안 Tighting Bolt을 느슨하게 풀어서 각 플레이트를 개별적으로 놓여 있게 한다. 그러나 플레이트 사이에 더러운 물질이 들어 가지 않을 정도만 조여 놓는다.
