▶BRAZED PLATE EXCHANGER

브레징 열교환기 개요

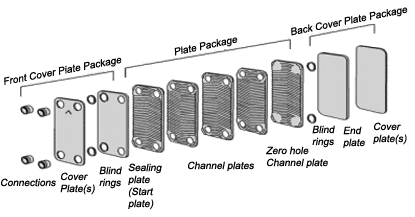

브레이징 열교환기   CBE(Compact Brazed Heat Exchanger)은 앞과 뒤의 커버 플레이트 패키지와 물결모양의 채널 플레이트 패키지로 구성 되어있다. 커버 플레이트 패키 지는 Seal Plate,Blind Ring 및 Cover Plate로 구성되어 있다. CBE의 콘넥션은 여러 타입의 콘넥션이 사용된다.   진공 접합공정에서 Base Material과 Brazing Material 사이의 접합은 Brazing jont에 의하여 이루어진 다. 콘넥션의 위치는 열교환기의 앞면에 위치하고 있으며,Sealing Plate는 앞면/뒷면의 커버 플레이트 와 처음/마지막 채널 플레이트 사이의 공간을 메우기 위한 것이며, 이들 또한 Start Plate와 End Plate 라고도 부른다. 어떤 모델에서는 Sealing Plate가 커버 플레이트와 통합되어 있다. 커버 플레이트의 수 는 CBE 모델과 압력 조건 등에 따라서 다를 수 있다. 어떠한 CBE는 커버 플레이트와 채널 플레이트 사 이의 공간을 채우기 위하여 Blind Ring을 갖고 있으며, 어떠한 것은 Blind Ring 이 커버 플레이트와 처 음/마지막 채널 플레이트와 통합되어 있기도 한다. MINEX 브레징 열교환기  재질의 조합, 압력 및 기능에 따라서 B,E,A 및 M 타입으로 구분한다. MINEX 열교환기는 전통적인 PHE와 CBE를 결합한 형태의 열교환기 이다. 두 유체를 분리하는 채널을 형성하기 위하여 모든 플레이트에 가스켓을 사용하고 있다. Multi-pass M10 유니트는 마지막 채널 플레이트와 커버플레이트 사이에 특별한 고무 가스켓을 갖고 있다.   브레징 열교환기 타입    B-Type ▼ [냉동기용] 대부분의 CBE는 B-type로 분류되며, 기본 재질은 AISI 316 Stainless steel로 순도 높은 구리로 용접을 하였다. 최대 운용압력 31bar(450 psi), 최대 운용온도는185˚C(365F) 이다. E-Type ▼[소형보일러용] 낮은 압력의 보일러에 적용하기 위하여 특별히 개발된 시리즈 이다(Water to Water). 커버 플레이트와 Blinnd ring이 완전히 결합된 형태이다 D-Type ◀ 각각의 Water 채널이 두개의 독립적이고 동일한 사이즈의 냉동회로를 순환하도록 하는 열교환기 이다. 아래의 좌측과 중간 그림은 두가지 모드를 나타내 준다. 여기에서 양쪽 냉동회로는 full-load로 동작한다. 오른쪽 그림은 냉동기 회로 두개가 모두 차단된 경우를 나타낸다. 두개의 냉동회로가 full-load로 동작할때 열교환기는 완전한 성능을 발휘한다.   회로1이 차단되었을때 각각의 water channel은 아직도 냉동 회로2와 접촉되므로 완전한 성 능을 발휘한다. 회로2가 차단되고 회로1로 동작하는경우 half-load에서 완전한 성능을 발휘한다.     A-Type ▼ [니켈 브레징] A-Type CBE는 B-Type CBE와 동일한 구조를 갖 고 있으며 주요한 차이점은 브레징 재질이 다르다 는 것이다. 구리대신에 니켈 재질을 사용하였으며 따라서 이를All-Stainless CBE라고 한다. M-Type ▼ Minex heat exchanger를 M-Type 라고 하며 Braze로 서로 접합된 것이 아니라 가스켓으로 Sealed 되었으며 볼트와 너트를 사용하여 조립되 어 있다. Mo-Steel 모델 염소성분에 의한부식의 방지뿐 아니라 내부의 알갱 이로 부터의 스트레스로 인한 크래킹 을 방지하기 위하여 제작된 열교환기이며, 화학적 특성 및 열전 달 효율이 뛰어나다.     R410A 모델 R410A 모델은 R410에 적용하기 위한 것으로 45bar에서 운용할 수 있도록 유럽, 미국 및 아시아 의 열압력용기에 대한 승인을 얻은 모델이다. P410A는 냉동기에 의한 오존파괴로 부터 환경을 지키기 위한 것으로, 고용량과 높은 압력에 부응하 는 냉동기 수요에 적합한 열교환기이다. 브레징 열교환기 시리즈  B,E,A 타입의 브레징 열교환기 B, E 및 A 타입의 CBE는 아래와 같이 19개의 사이즈가 구비되어 있다 (B10는 또한 Double-wall design도 가능하다) M 타입의 Minex Heat Exchangers Minex 시리즈는 2종류의 플레이트 사이즈가 구비되어 있다. 또한 Double-wall design도 가능하다. ( 2개의 채널 플레이트가 포트홀을 따라서 레이져로 용접되어 있으며, 따라서 이를 Double-wall vented heat exchanger라고 한다.)     Connection    표준으로 제공되는Connection의 재질은 Stainless steel이며, 예외인 경우도 있다. - E-Type의 CBE는 F2와 F4의 connection이 Carbon Steel로 되어 있으며 “cs”라고 표기되어 있다. - 어떠한 것은 flanges 및 welding connection이 carbon steel로 되어 있으며 cs라고 표기된 오른쪽에 표기되어 있다. ※ 일반적인 연결구는 2 포트나사식 ※ 2포트는 용접식으로 되어있다.   외부 나사형 타입 내부 나사형 타입 6각형 모양의 내부 나사형 타입 Rotalock 타입 Soldering 타입 Welding 타입 (B35~B65에서 가능) Frange DIN 타입 (B65에 DN50~DN100 까지 부착가능) Frange SAE 타입 SAE O-Ring타입
